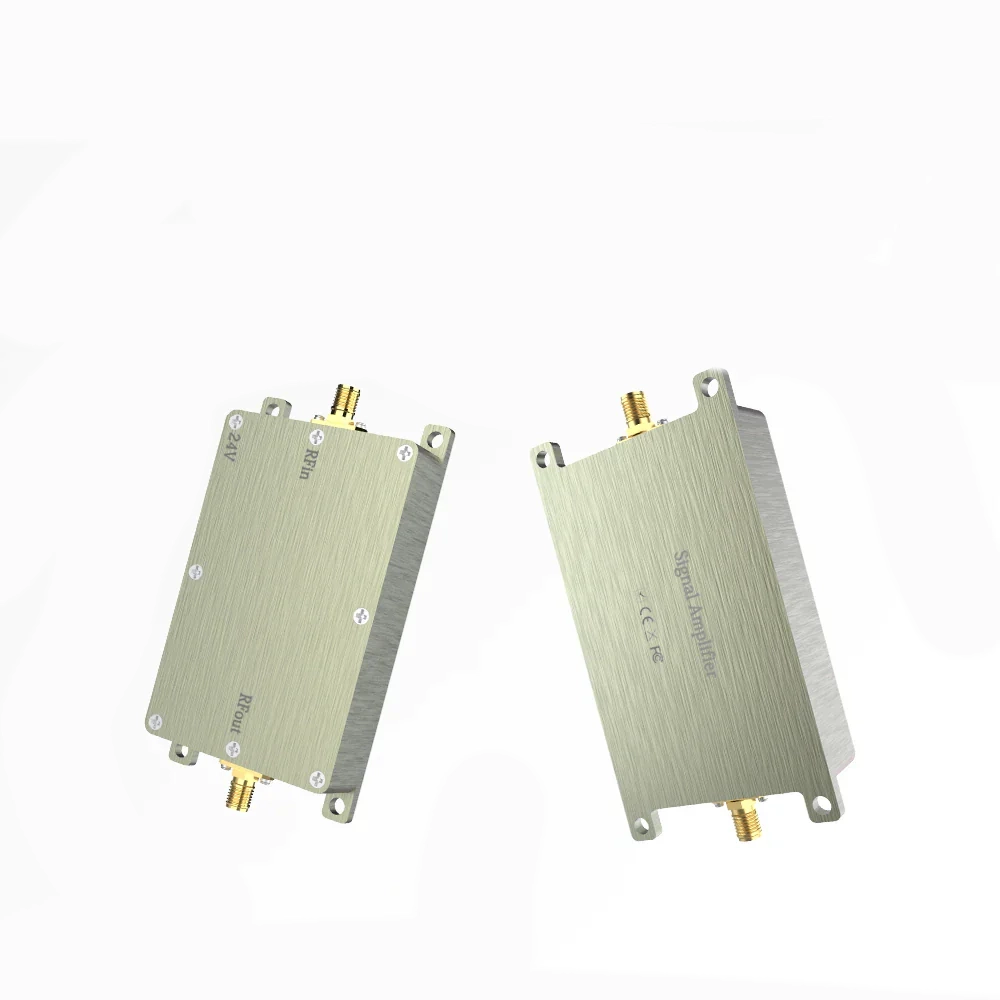

Усилитель мощности ACASOM 2.3–2.5 ГГц 30/40 Вт для дронов TX — это специализированный высокомощный модуль, предназначенный для WiFi и FPV-систем. Работает исключительно в передающем канале TX, обеспечивая уверенную передачу сигнала в частотном диапазоне 2.3–2.5 ГГц.
Устройство обладает выходной мощностью 45 dBm (30 Вт) и 46 dBm (40 Вт). Коэффициент усиления составляет 40±1 дБ, входное согласование (S11) –15 дБ, ровность АЧХ ±0.5 дБ. Питание осуществляется от 24 В или 28 В, ток потребления — 2.8 А при 24 В и 3.2 А при 28 В. Эффективность работы достигает около 45 процентов.
В конструкции предусмотрен красный LED-индикатор состояния. Рабочая температура –30…+85 °C, температура хранения –40…+150 °C, влажность менее 95 процентов. Корпус алюминиевый, размеры 96×53×17 мм, масса 0.15 кг. Подключение питания реализовано через кабель длиной 15 см (красный/черный). Входной и выходной разъемы RF — SMA-Female.
Для стабильной работы необходим источник питания 24 В/4 А, а также организация теплоотвода (радиатор или вентилятор). Последовательность подключения: сначала антенна, затем питание, после чего подключение устройства. При входной мощности 10–11 dBm и усилении 37 дБ выход может достигать 47 dBm. В комплект входит один усилитель. Производитель также предоставляет возможность кастомизации мощности.
Характеристики
Частотный диапазон: 2.3–2.5 ГГц.
Режим работы: только TX, без RX.
Выходная мощность: 45 dBm (30 Вт), 46 dBm (40 Вт).
Напряжение питания: 24 В или 28 В.
Коэффициент усиления S21: 40±1 дБ.
Коэффициент отражения входа S11: –15 дБ.
Ровность АЧХ: ±0.5 дБ.
Ток потребления: 2.8 А при 24 В, 3.2 А при 28 В.
Эффективность: около 45 процентов.
Индикация: красный LED.
Рабочая температура: –30…+85 °C.
Температура хранения: –40…+150 °C.
Влажность: менее 95 процентов RH.
Разъемы RF: SMA-Female (вход и выход).
Подключение питания: провод 15 см (красный/черный).
Материал корпуса: алюминий.
Размеры: 96×53×17 мм.
Масса: 0.15 кг.
Рекомендации: блок питания 24 В/4 А, обязательный теплоотвод.
Особенность: при входной мощности 10–11 dBm возможен выход до 47 dBm.
Кастомизация: доступна настройка уровня мощности.
